TRN BT20 Pro Wireless charging cradle modification (무선 충전 수신 모듈 넣기)





TRN BT20 Pro 충전 크래들에 무선 충전 모듈을 넣어서 개조했습니다.



---

개조하기 위해서 다시 분해부터 했습니다.

---

---

TRN BT20 Pro Wireless charging cradle modification

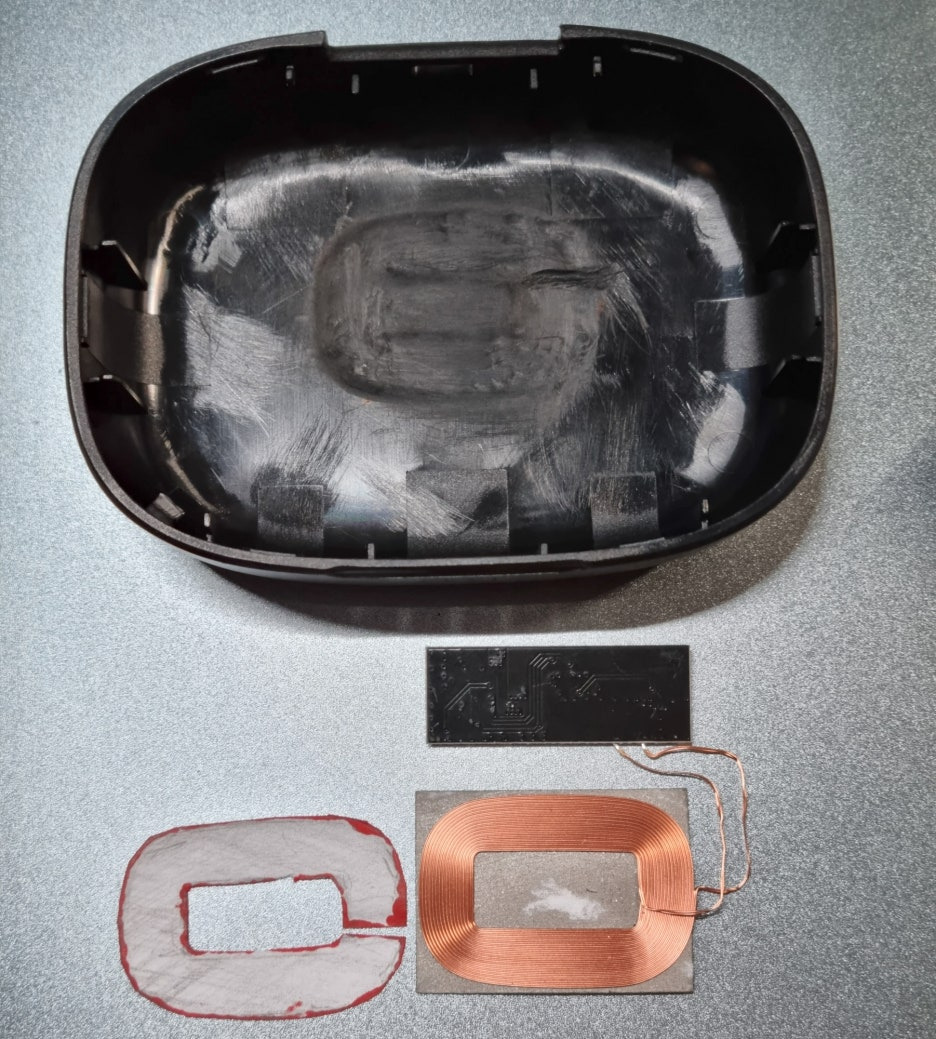

무선 충전 수신 코일은 방향이 있습니다. 코일과 연결되어 있는 PCB 모듈의 출력단을 테스트기로 측정했을 때 약 5V가 출력되어야 합니다.



그렇지 않고 4.2V ~ 4.3V 정도가 나온다면, 수신 코일이 무선 충전(송신) 패드와 반대 방향으로 되어 있는 것입니다. 제가 구입한 모듈로 확인하니 양면태입에 코일이 부착되어 있는데, 코일이 보이는 방향이 충전 패드를 바라보게 설치해야 합니다.

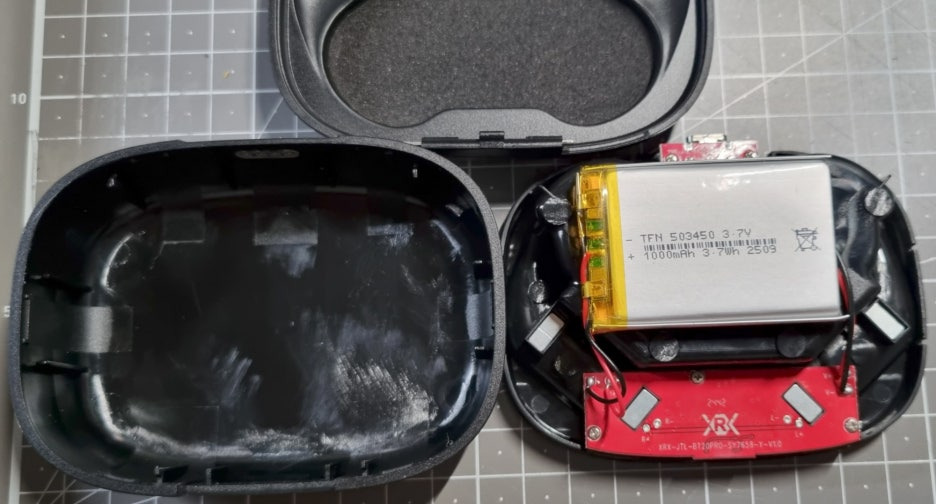

그리고 BTR20 Pro의 케이스가 두꺼워서 1mm 정도 코일 모양에 맞춰서 갈아냈습니다.







---

케이스에 코일이 충전 패드 쪽을 바라보게 부착한 후 테스트기로 정상적으로 동작하는지 다시 한번 테스트해 봅니다.



---

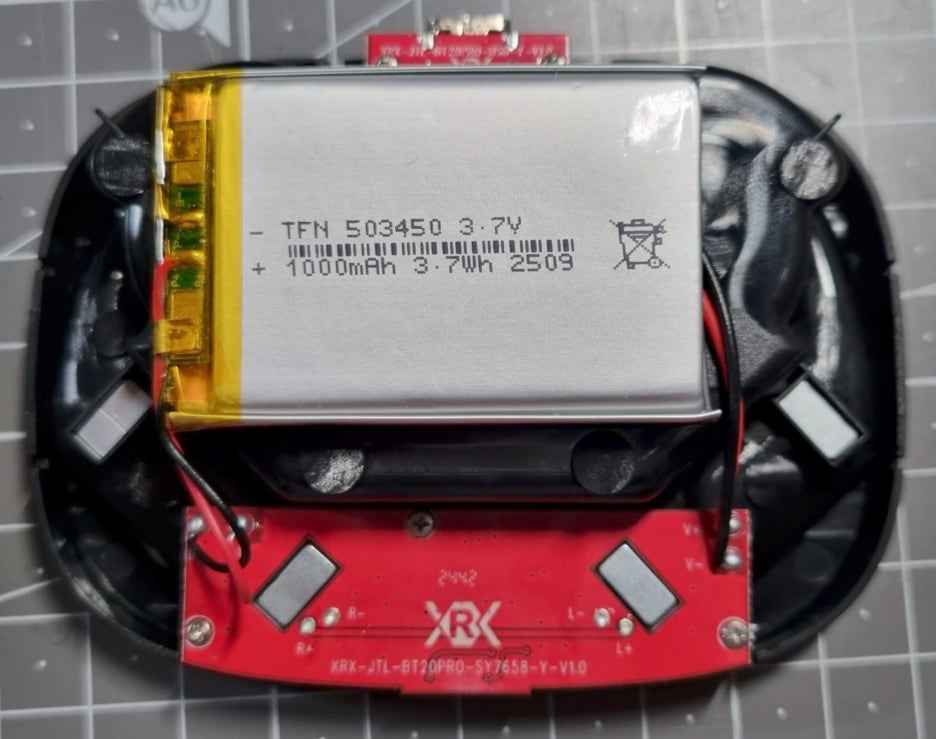

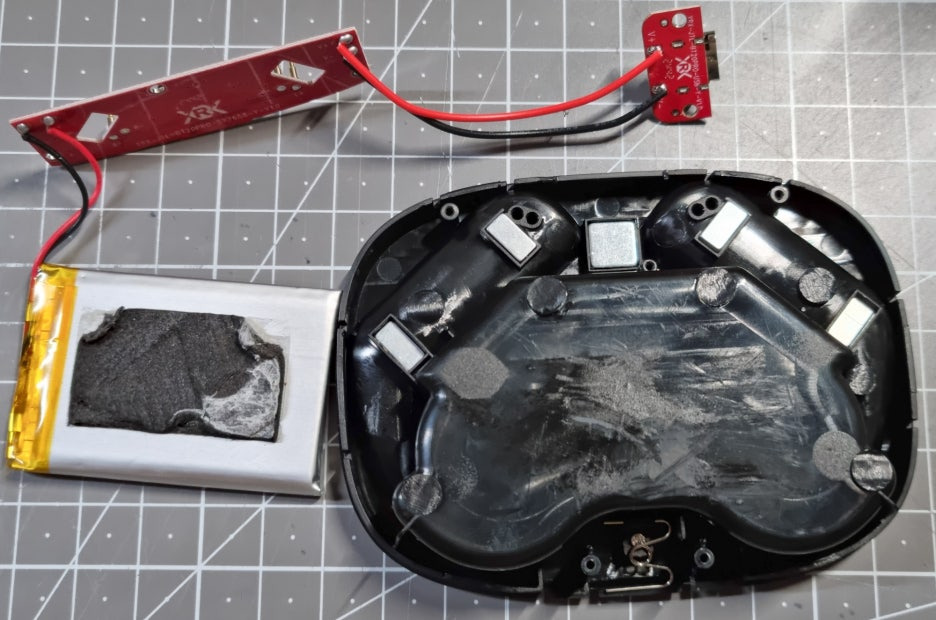

이제 조심해서 배터리와 회로들을 분리합니다.

가장 조심해서 작업해야 하는 부분은 당연히 배터리 분리입니다.

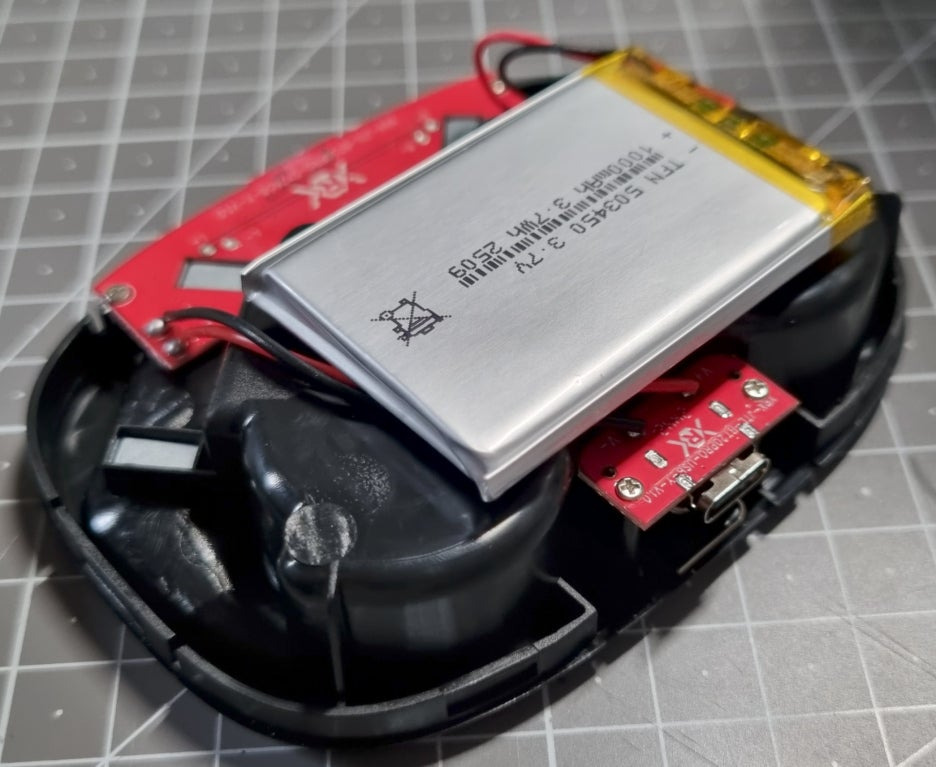

무작정 힘으로 들어 올리면 리튬이온배터리팩이 찌그러집니다.

충분히 두꺼운 배터리 양면 접착 스펀지를 긴 칼날을 넣어서 조심조심 잘라냅니다.





배터리에 붙은 양면 태입도 손톱 등으로 긁지 않고 손으로 때를 벗기듯 밀어서 제거합니다.

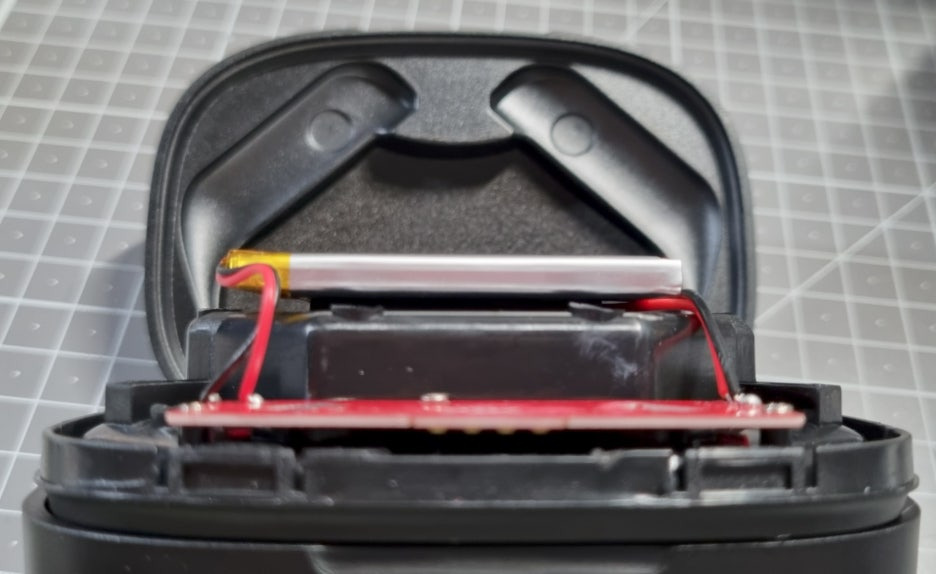

그리고 아래의 사진처럼 두께가 얇은 양면 태입을 다시 붙여줍니다.

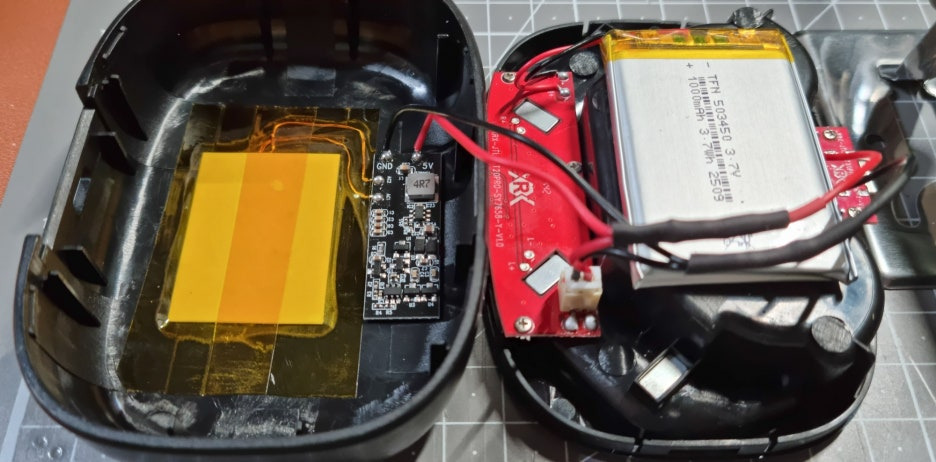

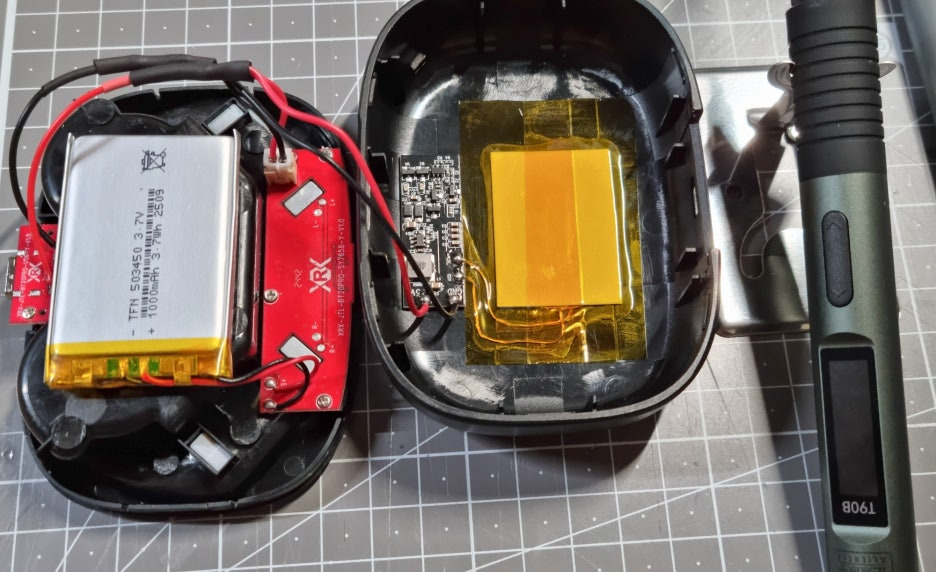

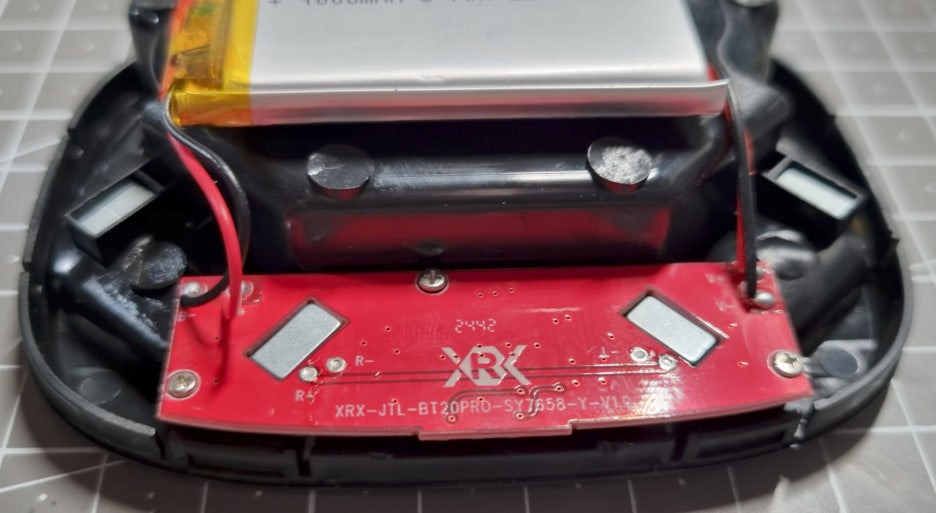

무선 충전 수신기의 PCB 모듈은 케이스의 앞쪽(하판 상부 부분 중 자석으로 이어훅이 붙는 부분으로 충분한 공간이 있습니다. 해당 부분에 위와 같이 양면 태입을 이용하여 아래의 사진의 위치에 부착합니다.

---

TRN BT20 Pro의 회로를 확인했을 때, C 타입 충전 포트 부분은 특별한 회로가 없이 역전류 방지만 되어 있습니다. 무선 충전 PCB 모듈의 출력 5V +/-는 배터리와 직결해서는 절대 안 됩니다.

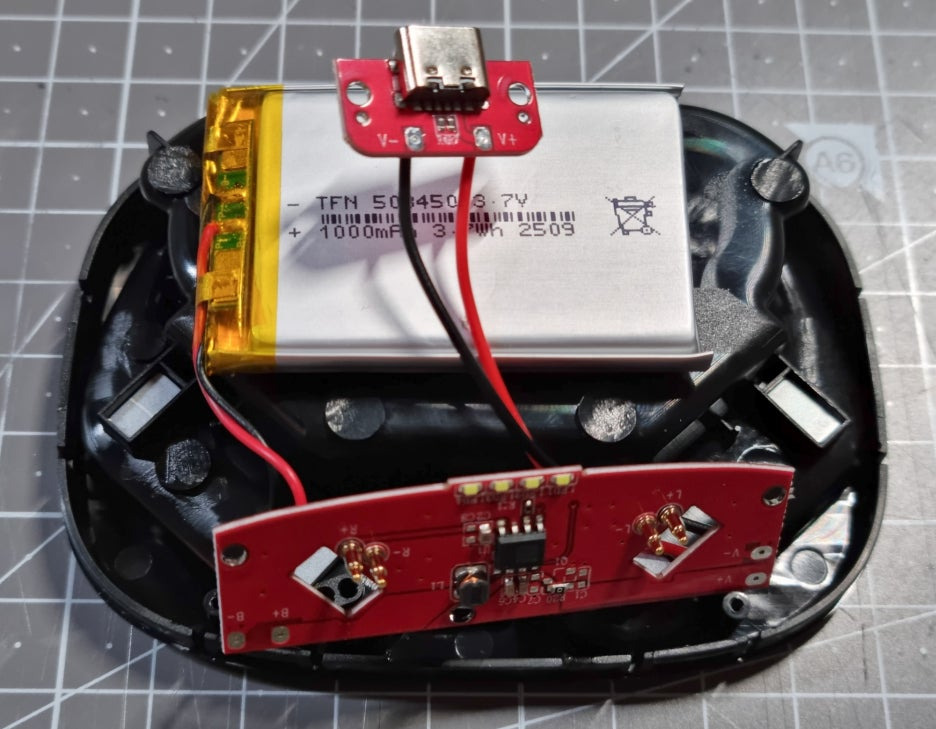

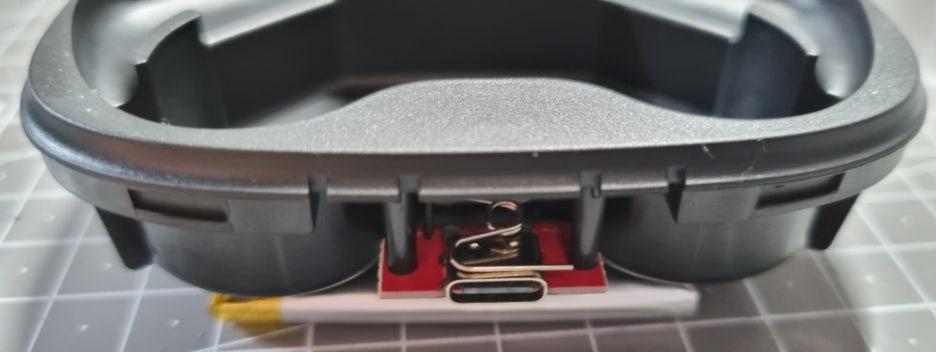

유선 C 포트의 +/-에 연결해야 합니다. 아래의 사진을 보면 C 포트가 있는 PCB에는 역방향 전류를 차단하는 소자 2개 외에는 없습니다.

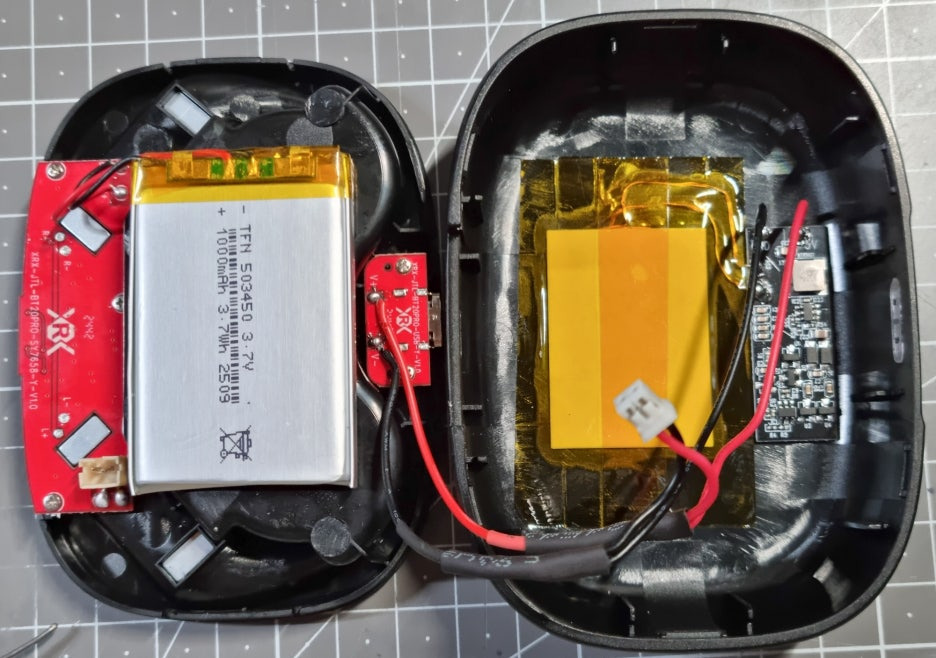

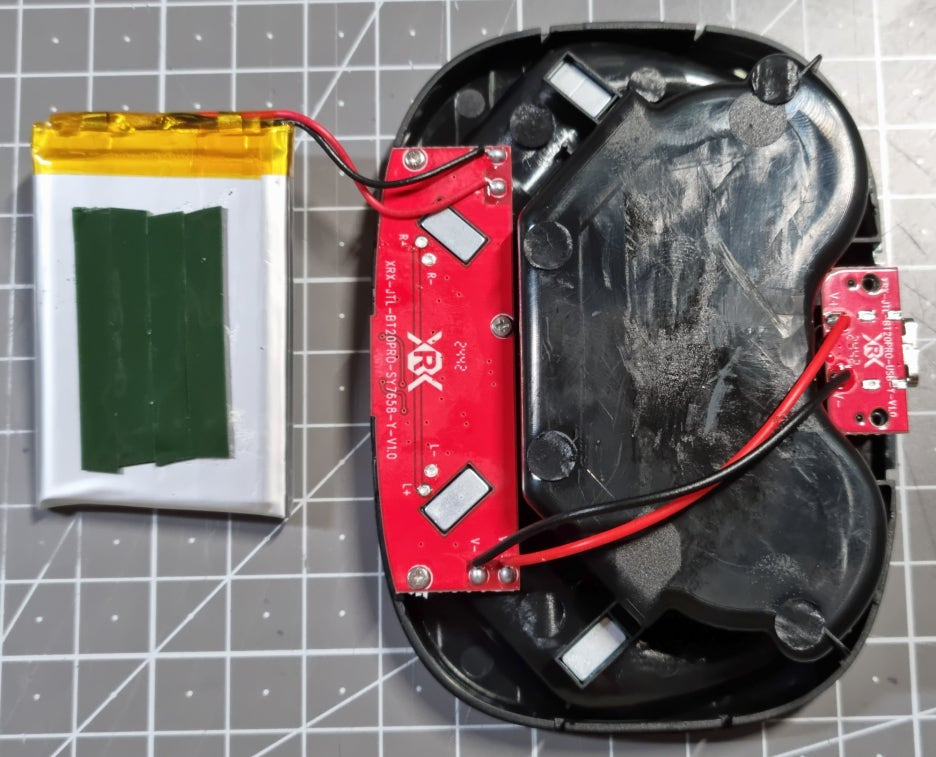

그래서 C 포트 PCB에 납땜되어 있는 +/- 선을 무선 충전 수신기 PCB 모듈의 출력단과 이어훅을 충전 모듈의 입력 +/-를 전부 같이 연결합니다.

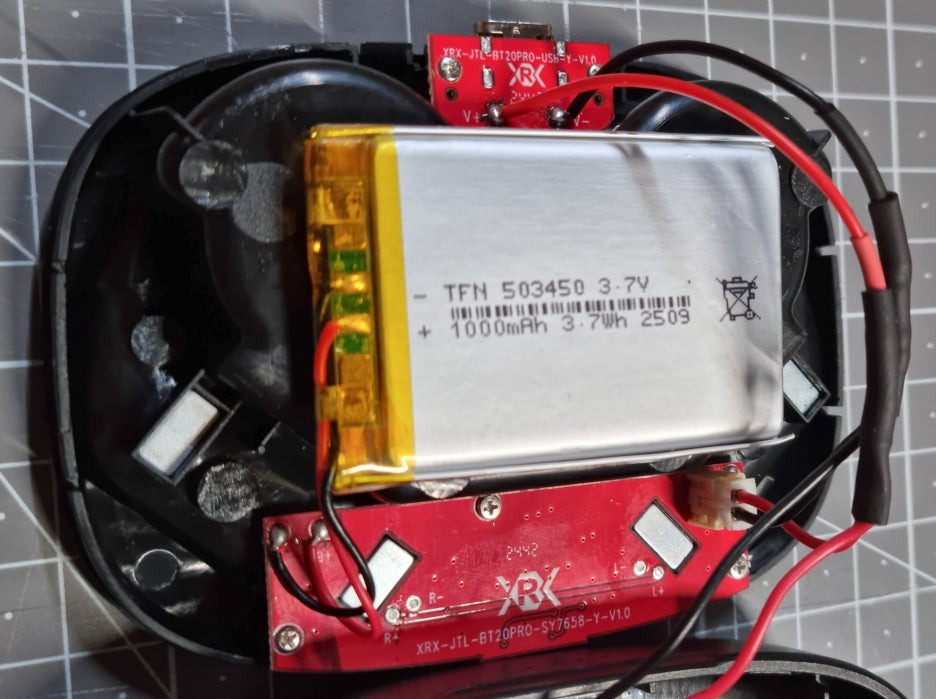

저는 추후 노후화된 배터리를 교체할 때를 대비해서 전선을 넉넉히 길게 만들고, 이어훅에 직접 납 땜되어 있던 것을 커넥터를 이용해서 꼽고 뺄 수 있게 만들었습니다.

---

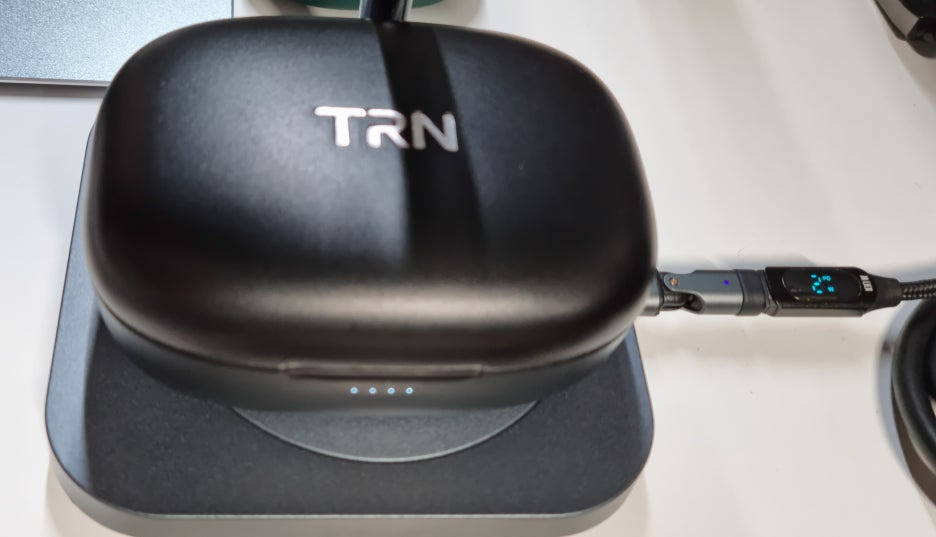

완성! 테스트!

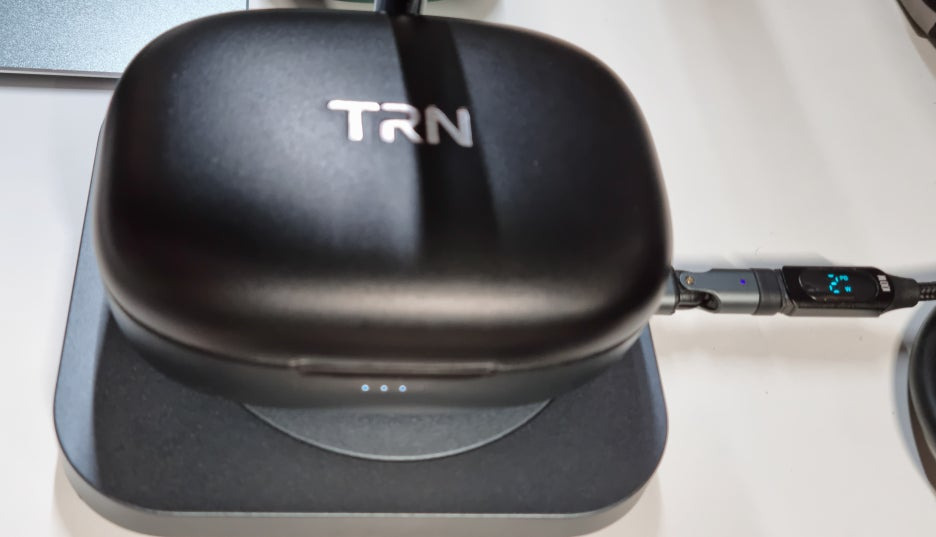

거의 완충 상태여서 2W 입력이 들어가고 있는 것이 보입니다.

그리고 4개의 LED 충전 상태 표시기에 3칸은 점등된 상태로, 마지막 4칸 LED가 점멸되고 있습니다.

---

그렇게 어려운 작업은 아니지만, 그래도 나름 오랜만에 납땜도 하고, 테스트기도 만지고 하다 보니 시간이 솔솔 잘 가는군요.
