TRN BT20 Pro Disassembling the charging cradle - 충전 크래들 분해(무선 충전을 위해)

글 작성일 : 2026년 2월 24일

---

알리에서 구매한 TRN BT20 Pro + 3종류의 이어 훅.

IEM 인이어 유선 이어폰을 블루투스 무선으로 사용할 수 있게 해주는 모듈입니다.

---

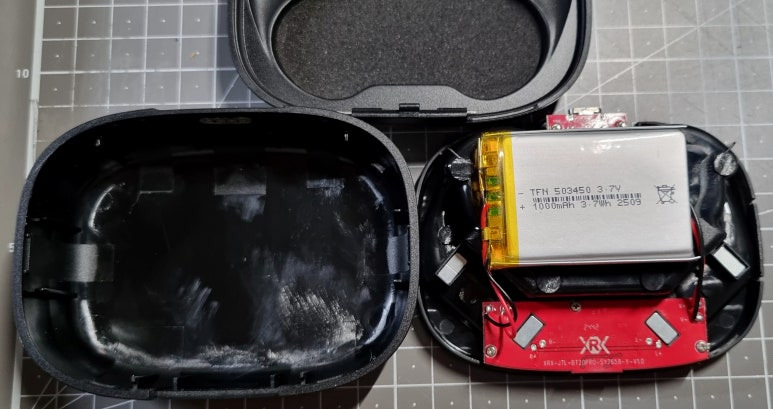

단순히 걸쇠로 돼 있기 때문에 분에 툴을 이용해서 하부 플라스틱이 결합된 사이를 벌려서 들어 올리면 쉽게 분해할 수 있습니다.

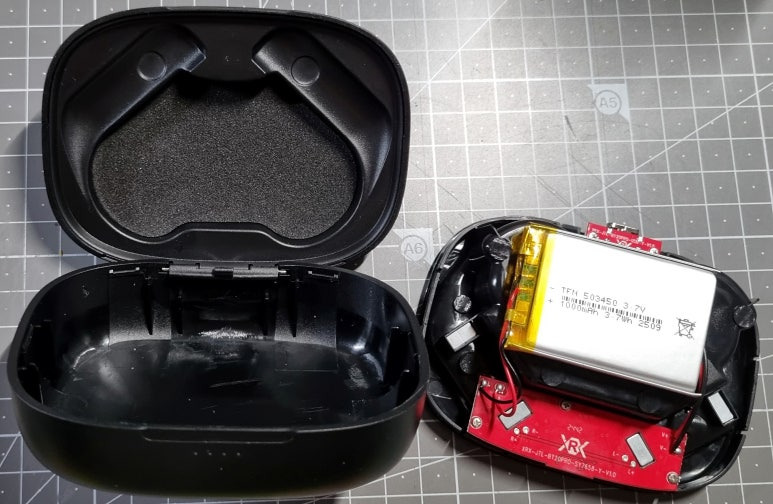

상판 뚜껑을 자세히 보세요. 하판과 연결되는 부분이 아래의 사진을 참고하면서 보시면 플라스틱 양 끝에 은색의 금속핀이 있습니다. 양쪽에 하나씩 별도로 쉽게 빠집니다. 끝까지 밀어 넣은 다음 아래의 사진처럼 하판에 파진 홈에 걸치면 됩니다.

​

그리고 아래에 나오는 중요한 부분인 금속 스프링! 위의 사진을 확대하면 양쪽 금속핀이 있는 부분의 '중앙 부분'에 플라스틱이 튀어나와있는 게 보입니다. 해당 부분을 옆에서 보면 구멍이 뚫려있습니다.

저 부분에 아래에서 설명한 스프링을 꼽은 후에 배터리가 있는 하부 상판부를 뚜껑과 연결한 상태로 뚜껑의 양쪽 핀 이 빠지지 않게 끝까지 넣은 후 하판과 뚜껑이 결합되게 뒷부분부터 맞춰서 넣으면 딸깍하며 후면부가 정상 결합된 걸 확인 후 나머지 부분도 하부 상판부를 눌러서 결합하면 됩니다.

---

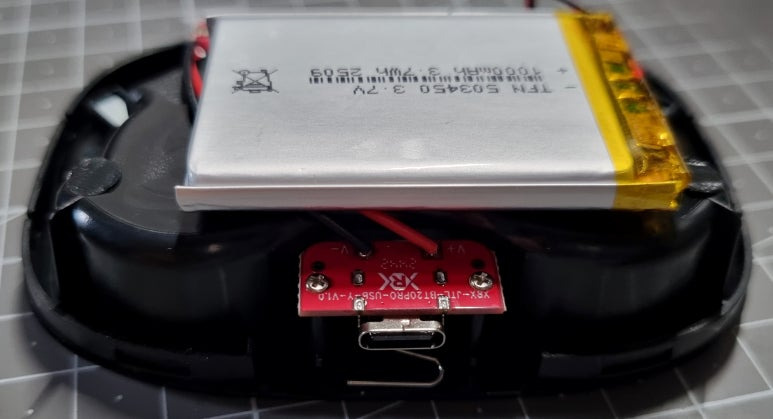

C 충전 포트 아래에 보이는 클립 같은 금속핀(상판과 연결하는 스프링)

C 충전 포트 위에 보이는 클립 같은 금속핀(상판과 연결하는 스프링)

​

---

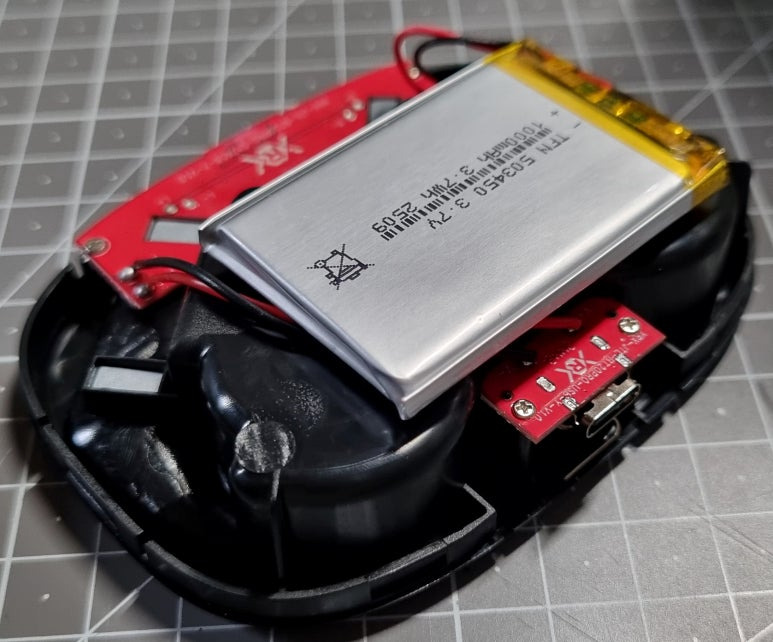

배터리와 아래의 플라스틱 사이에 두꺼운 양면 태입으로 부착되어 있습니다.

저 두꺼운 양면 태입 때문에 하판의 상부와 하부를 결합하면 공간이 없이 딱 맞습니다.

충전 크래들의 배터리 사양입니다. 503450입니다. 숫자는 간단합니다.

50mm(길이) x 35mm(너비) x 5mm(높이)를 나타냅니다. 용량은 1000mAh입니다.

---

구입하고 제품을 수령하자마자 분해한 이유는 유선 충전(5W)만 지원하기 때문입니다.

이왕이면 좀 더 편리하게 무선 충전을 지원하게 개조할 생각입니다.

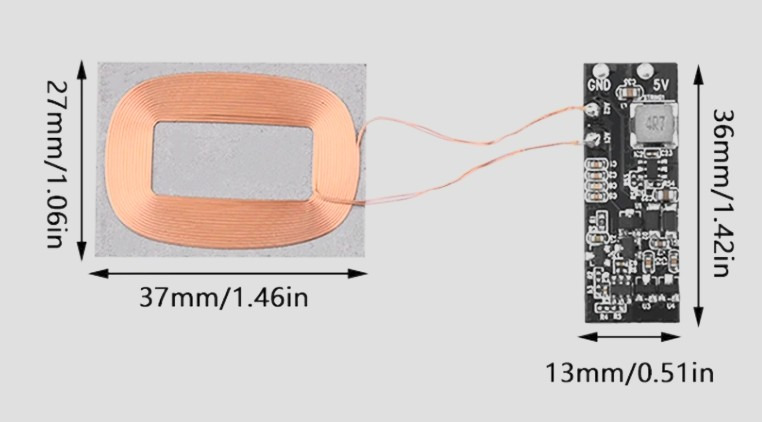

무선 충전 수신 모듈(5W)을 이미 알리에서 주문했습니다.

내부 공간은 분명히 있을 거라 생각해서 구입했습니다.

​

위에서 언급했듯, 배터리를 매우 두꺼운 양면 태입으로 붙여놔서 해당 태입을 제거하고 좀 더 얇은 양면 태입으로 배터리를 재부착할 예정입니다.

​

그리고 배터리 전용 태입을 붙인 후에 그 아래에 무선 충전 코일을 하판 플라스틱을 약 1mm 정도 코일 모양에 맞게 파낸 후에 코일을 붙이고, 무선 코일과 연결된 모듈은 두꺼운 양면 태입으로 하부 상판부의 양쪽 모듈을 충전하는 기판 중앙(양쪽 자석이 있는 기판)에 붙일 생각입니다. 크기는 적당히 딱 맞네요.

​

그리고 충전 코일 모듈의 5V + GND에 전선을 납땜한 후 충전 C 포트의 +/-에 연결하면 끝입니다.

---

참고로 25mm 지름의 5W 원형 제품도 있습니다. 20mm 원형 제품은 3W 제품입니다.

​

원형 제품의 경우 무선 충전부의 정중앙에 정확히 위치할 때 충전효율이 매우 좋습니다.

제가 구매한 사각 형태의 경우 정확한 위치가 아니어도 괜찮은 충전효율로 충전된다는 장점이 있습니다.

​

정중앙에 위치했을 때의 효율은 원형 제품이 좋고, 대충 맞춰서 올려놓으면 괜찮을 효율로 충전되는 사각 제품이 실사용에서 좀 더 편리하긴 합니다.

​

충전효율을 중요시한다면 원형으로 구입하세요.
