AKG N5005 순정 블루투스 모듈 해부 (AKG N05BC)





AKG N5005에 번들로 주는 N05BC 블루투스 넥밴드는 출시한 지가 꽤 된 만큼 마이크로 USB 단자로 충전합니다.

현시점에서 가장 보편적인 C형으로 개조하기 이전에 정확한 모양을 확인해야지만 부속품을 구매할 수 있기에 분해부터 해봤습니다.

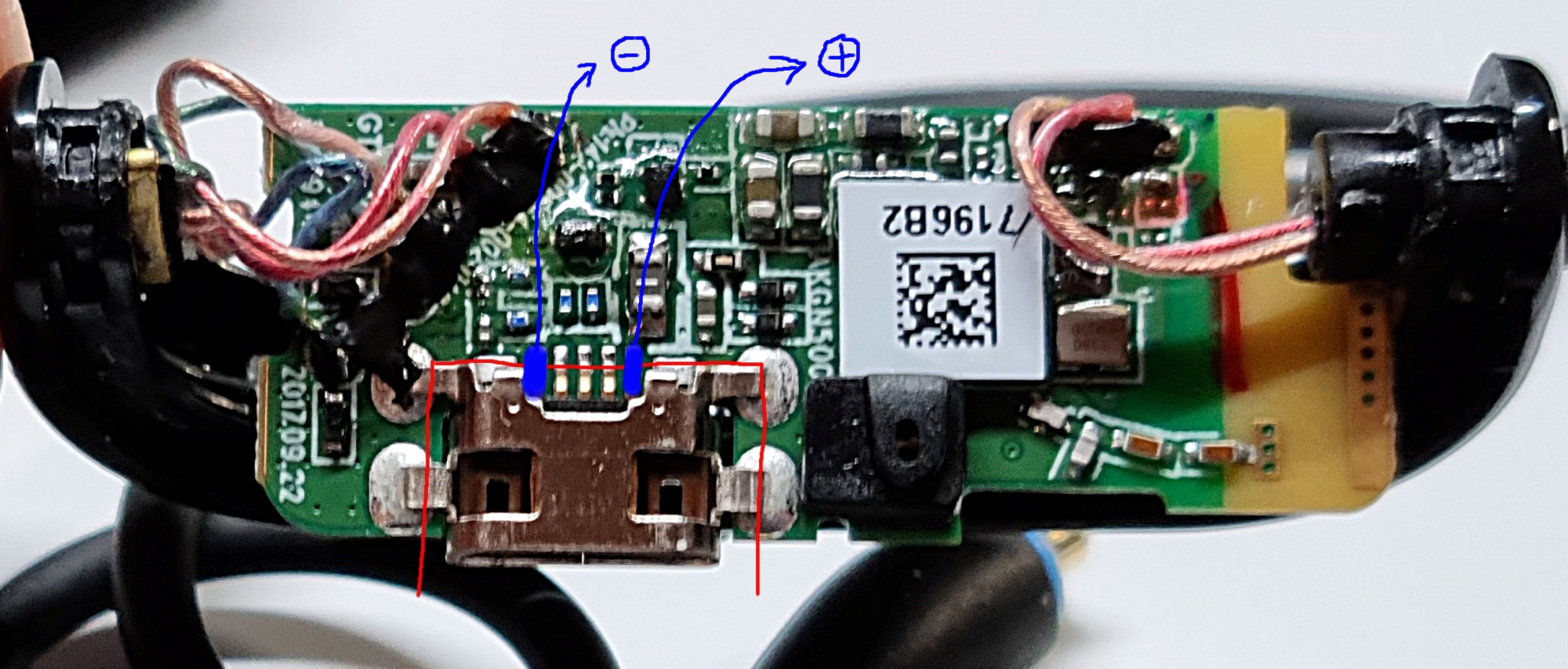

버튼 조작부가 있는 부분에 블루투스 안테나 및 충전 모듈이 전부 있습니다. 그리고 반대쪽 AKG 음각 표시가 된 부분에는 배터리만 들어있을 것 같네요. 빨간 동그라미 부분은 배터리 모듈에서 오는 전원선과 오른쪽 유닛 출력선으로 총 5가닥이 나가네요.





그리고 커버는 6개의 걸쇠와 B-7000 계열 접착제로 보이는 거로 접합되어 있습니다. 접착제가 강하지 않아서, 분해 도구로 위의 그림을 참고하여 걸쇠 부분을 들어 올리면 쉽게 분해할 수 있습니다.



배터리 노후화로 교체하게 될 때, 반대쪽 배터리 부만 분해해서 교체하면 되겠습니다.





문제는 해당 블루투스 모듈의 충전부인 마이크로 USB가 보편적으로 PCB 기판 위에 실장이 된 제품이 아니라는 점입니다.

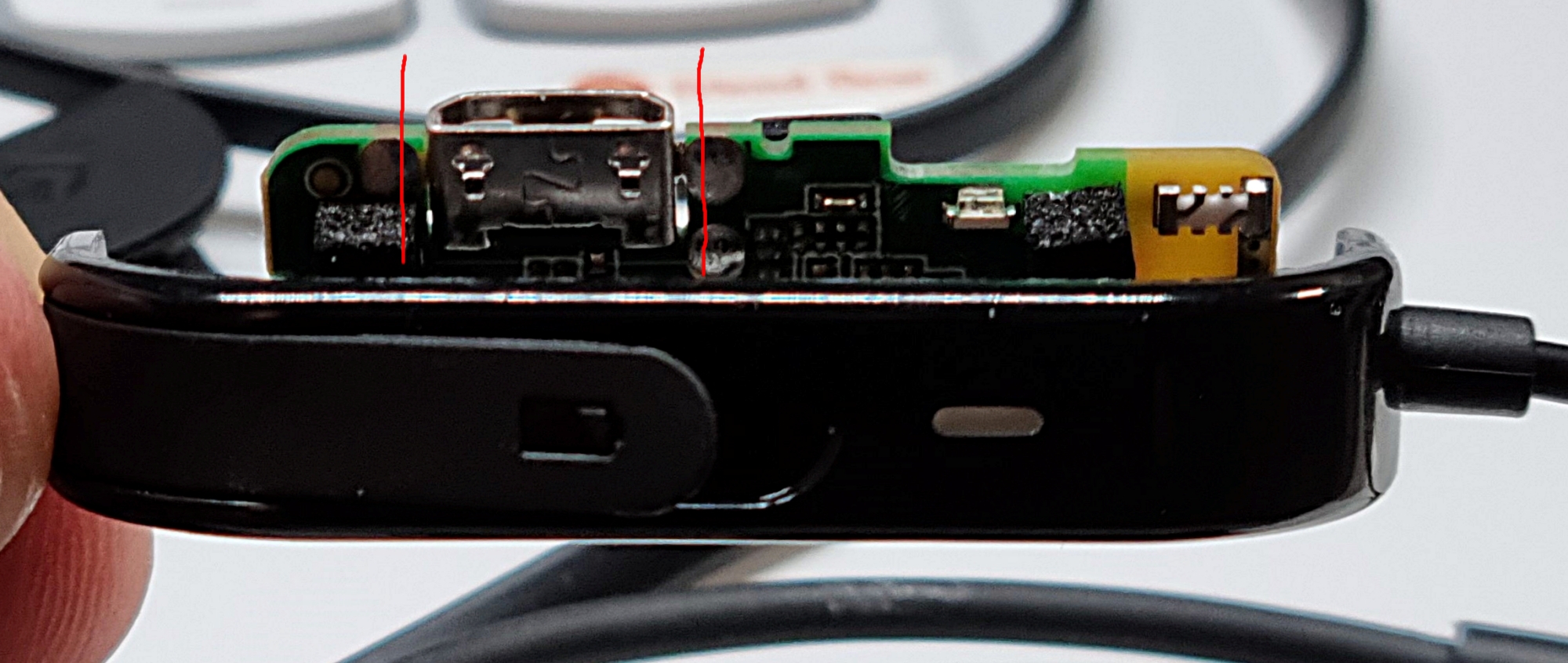

그나마 5핀으로 된 충전부 소켓을 C형으로 교체하려면 아래 사진의 제품이 가장 적합한데, 해당 제품도 기판 위에 실장 하는 제품으로 만들어진 제품입니다. 그리고 C형 암 소자의 크기가 더 크기 때문에, 위의 사진에서와 같이 빨간 선 부분만큼 기존 PCB를 갈아내야 합니다.





그리고 위의 제품 중 +단자가 좌측에 있는 제품으로 구매해 교체하면 됩니다만, PCB 기판을 갈아내고 공중에 붕 뜬 상태로 납땜하게 되면, 충전 시 소켓을 꼽고 빼는 과정에서 납땜이 쉽게 탈락할 가능성이 농후합니다.



그래서 C형의 외장 부분을 기판에 있는 마이크로 USB를 지지하는 곳에 같이 납땜해서 단단히 고정되게 작업해야 합니다.



문제는…. 제가 가진 공구들로 판매 제품만큼의 품질로 작업을 하기에는 고정툴 등 많이 부족하네요.

작업 자체는 하면 하겠는데…. 하필 기판 위에 실장이 된 소켓이 아닌, 공중에 저렇게 실장이 된 타입은 정말 오랜만에 보네요.

C형으로 교체하는 건 조금 고민해 봐야겠습니다.



배터리는 120mAh로 알고 있는데, 다음에 노후화되면 반대쪽을 분해해서 정확한 크기 규격을 확인 후 배터리만 교체하며 사용해야 할 것 같네요.
